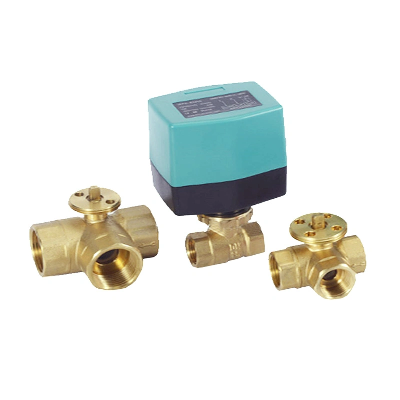

Winvall Electric Motor Operated 3-Way DN15 Valve 1/2′ ′

DescriptionWinner motorized ball valve consists of on/off type or 3-point type actuator and W8BV... series ball valve,which have compact structure,stable operation,excellent capacity of water stoppage, large water flow rate, zero dirt block and low torque. ApplicationWinner mini motorized ball valves are widely used in HVAC system, heating system, water treatment system and some industrial equipments. Technical data:Valve bodyMedium: cold/hot water, with 50% glycol                                      Temperature of medium: 2...90 CentigradeRated pressure: PN20                                                                  Pipe connector: internal thread                              Ambient temp. range: -5...+60 Centigrade ;0...90%RH                Size: 1/2'', 3/4'' and 1'' Valve type: 2-way or 3-wayMaterial Valve body: Hpb59-1                                                                    Seal: ball: EPDM+PTFEBall: PTFE+EPDM with O-ring                                                     Stem: EPDM O-rings             Model No.         Type       Inner Dia.        Inch       Kvs(m3/h)     Pmax(KPa) Ps(KPa)          W8BV215        2-way          12mm        1/2"            8.6          1000         1400          W8BV220          15mm        3/4"             21          1000         1400          W8BV225          20mm          1"             26          1000         1400          W8BV315        3-way          10mm        1/2"            8.6          1000         1400          W8BV320          14mm        3/4"             21          1000         1400          W8BV325          18mm          1"             22          1000         1400ActuatorWRA-6302A   AC24V, 50/60Hz  on/offOutput torque: >3.5N.m                                                      Angle of rotation: 90°Protect rank: IP54                                                               On/off time: 15SWRA-63...    on/off typeBlack wire is the control wire.                                             Power on: valve open, power off: valve close Brown wire is connected to the power wire.            Blue wire is connected to the com.                                    Only can be used as on/off type.      Model No.   Working Voltage    Actuator type  Output torque   Consumption    On/off time   Valve body WRA-6302A   24VAC±15%      50/60Hz            on/off       >3.5N.m          7W    50Hz:15S    60Hz:12S   W8BV215   W8BV220   W8BV225   W8BV315   W8BV320   W8BV325InstallationInsert the valve stem to the bottom of the actuator, and insert 2 pin, located in the bottom of the actuator to the valve's mounting hole. Then screw down the brass cap nut/* March 10, 2023 17:59:20 */!function(){function s(e,r){var a,o={};try{e&&e.split(",").forEach(function(e,t){e&&(a=e.match(/(.*?):(.*)$/))&&1
